Как это работает

Рассмотрим первоначально ,как работает обычный телевизор:
В городе есть телецентр, где стоит большая антенна, её видно из разных концов города. Почти в каждой квартире есть телевизор, к которому подключена антенна. Она может быть комнатная, наружная или коллективная в зависимости от места приема. Телевышка посылает сигнал, ваша антенна его принимает и передает по проводу в телевизор, который этот сигнал расшифровывает и показывает.
Спутниковые средства связи работают по похожему принципу:
Сначала в космос запускают спутники, которые выводятся на орбиту . Основной момент заключается в том, что относительно наблюдателя на земле, спутник всегда неподвижен и находится в одной точке. Затем на спутник с помощью мощных антенн передают сигнал (телепередачи, интернет). Спутник этот сигнал принимает и с помощью своих передатчиков (транспондеров) посылает на землю. То место на земле, куда попадает сигнал от спутника, называют зоной покрытия.
Прием спутникового сигнала очень похож с приемом обычных телевизионных программ. Только сигнал со спутника очень слабый, и поймать его так просто нельзя. Для этого и придуманы спутниковые антенны . Сигнал ,попадая на тарелку, отражается и, благодаря форме антенны ,сходится в одной точке. Именно в этой точке и есть самый сильный сигнал, точка называется фокусом. Для того, чтобы принимать этот сигнал, необходимо установить в фокусе специальное устройство - конвертор.К конвертору подключается специальный кабель ,который идет к спутниковому ресиверу. Ресивер преобразует сигнал в обычный телевизионный формат и передает его к Вам в телевизор в виде изображения. Подключается он как обычный видеомагнитофон или DVD плеер. Так же существуют ресиверы для компьютеров, которые преобразуют сигнал в компьютерный формат - сетевые карты.
спутниковый интернет работает аналогичным образом:
Спутниковый сигнал посылается со спутника и принимается спутниковой антенной, на которой установлен конвертор.Конвертор передает сигнал по кабелю в компьютер, а обратный канал обеспечивается за счет наземных видов связи (GPRS, DialUP, ADSL).При работе интернета используется два канала :входящий и исходящий.Вы работаете с двумя провайдерами :наземным ,допустим "Paskal","radnet" или "mts"-по сотовому телефону и спутниковым ,например, "SatGate".Преимущество использования спутникового интернета заключается в том,что ваш интернет-браузер ,например, "Internet Explorer", использует входящий и исходящий каналы в пропорции 1/5 - 1/10 ,т.е. при использовании в качестве наземного провайдера "mts" вы получаете сеть со скоростью 230кбит/сек и общей стоимостью около 83коп 1мегабайт скачанной информации.Если же вы будете использовать в качестве наземного провайдера допустем "bilane",то ,конечно, скорость в сети упадет ,но она в любом случае будет больше ,чем при просто "bilane" ,но зато стоимость трафика приблизится к 10коп мегабайт.Продводя итог,можно отметить ,что, используя в качестве провайдера для входящего трафика спутниковый интернет,вы получаете самый дешевый трафик из существующих.

Спутниковые антенны

Чем больше диаметр зеркала антенны, тем более слабый сигнал она способна принять.Крепление поставляется отдельно.

конверторы

Конвертор-Преобразует сигнал ,поступающий со спутника ,в промежуточный ,который передается на ресивер или сетевую карту компьютера.
Конверторы бывают

C- диапазона
Универсальный конвертор Ku- диапазона (вертикальная и горизонтальная поляризация)
Конвертор Ku- диапазона c круговой поляризацией - для нтв+

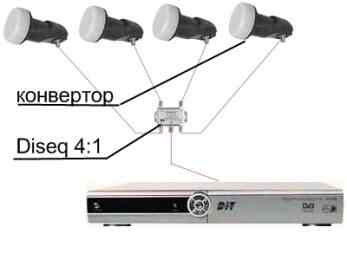

В основном используется Ku диапазон.Для передачи сигнала с нескольких конверторов на один ресивер используется Diseq-"Сумматор".Несколько конверторов ставятся на антенну с фиксированным позиционированием для предоставления возможности приема сигнала с нескольких спутников, находящихся в зоне видимости , для приема сигнала в различных диапазонах,для передачи сигнала на различные ресиверы.На антенну с позиционером дополнительный конвертор ставится для приема сигнала в разных диапазонах.

ресиверы

ресиверы - устройства раскодировки спутникового сигнала и передачи его на ТВ устройство для показа.

ресиверы длятся на следующие группы

FTA(Free To Air) ресивер: Это самые дешевые устройства- на рынке они практически уже не встречаются.

FTA+эмулятор карты: этот тип ресиверов имеет специальный модуль, который зашит в ресивер. Как правило, он поддерживает только один тип карт кодированного ТВ и далеко не всегда может быть изменен. В России два оператора платного ТВ - НТВ+ и Триколор ТВ. Соответственно ресиверы бывают с включенным специальным модулем - поддержкой кодировки Viaccess (НТВ+) или со специальным модулем Z-crypt (Триколор).Если канал изменил ключ кодировки ,просмотр становится недоступен.

FTA+эмулятор+картоприемник: добавляет возможность просмотра каналов в нескольких кодировках, карторпиемник дает возможноть смены ключа в кодировке

FTA+эмулятор+картоприемник +CAM модуль: Это наиболее перспективные ресиверы. Встраиваемые модули теряют универсальность. Допустим ,появился канал, транслирующий свои предачи в какой-либо новой кодировке ,а ваш ресивер ее не поддерживает.Что делать? Для этого был придуман универсальный CI (Common Interface) интерфейс. Он представляет собой PCMCIA совместимый разъем, в который вставляется специальный модуль - CAM модуль. Это устройство содержит программу для работы с картами доступа и имеет два разъема. Один для установки в ресивер, другой - картоприемник. Такие CAM модули сразу поддерживают несколько кодировок для различных карт доступа и иногда могут быть перепрограммированы на другие кодировки. Ресивер обязательно должен иметь CI интерфейс, чтобы в него можно было вставить такой модуль.

С НТВ+ могут работать ресиверы только с картоприемником и поддержкой кодировки Viaccess,причем они должны иметь сертификацию нтв+ .Если сертификации нет ,то это вызывает трудности при регистрации карты и ее активации ,а также при эклсплуатации оборудования . Стоимость карточки доступа нтв+ около 4тыс ,она влключает 2х месячную обонплату. стоимость обонплаты около 600р месяц.

Ресиверы дополнительно могут иметь - COM, USB, LAN порты - для взаимодействия с внешним миром. Жесткие диски для записи ТВ программ и дальнейшего оффлайн просмотра ,DVD -проигрователь.

Позиционер

Специальное устройство, которое устанавливается на крепление и вращает Вашу антенну. Естественно, что прием каналов можно осуществляться только со спутника, на который спозиционирована в данный момент антенна.Позиционер-также называют "Мотоподвесом".Если ваша антенна оборудована позиционером ,то вы можете осуществлять прием телепередач со всех спутников ,доступных в нашей местности.Диаметр зеркала антенны и ресивер должны удовлетворять требованиям приема канала.
